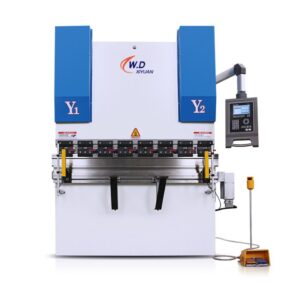

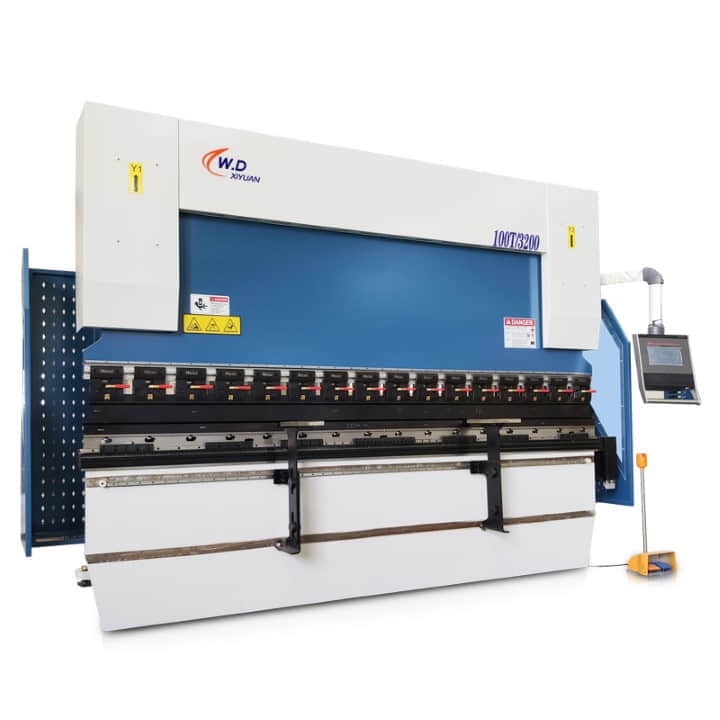

Листогибочный станок гидравлического пресса с ЧПУ с серией С630 ВЭ67К

Введение в метод работы гидравлического гибочного станка

Гидравлический ЧПУ WE67K листогибочная машина с контроллером S630 включает в себя автоматическую систему ЧПУ, высококачественную систему заднего упора с сервоприводом, которая увеличивает скорость работы станка, а также трехмерный графический блок управления для имитации последовательностей гибки и точек столкновения.

•  Установите время удерживания давления, время разгрузки, расстояние выдвижения и отступа горизонтальной перегородки, а также отрегулируйте положение горизонтальной перегородки листогибочного станка с ЧПУ.
•  Установите количество шагов для листогибочного станка с гидравлическим листогибочным прессом с ЧПУ серии S630 WE67K, а также положение блокировки и количество гибочных листов для каждого шага.
•  Выберите передачу непрерывной работы; механизм гибки нижнего пресса не находится в положении переключателя верхнего хода, сначала автоматически возвращается в положение переключателя хода; шаг на ногу медленно, и более низкое давление Гидравлический гибочный станок автоматически снижает давление; при касании переключателя хода механизм горизонтальной перегородки убирается, чтобы установить расстояние, и давление поддерживается автоматически; время сохранения давления машины для гибки пластин с ЧПУ для автоматического сброса давления, время разгрузки. Гидравлическая гибочная машина с более низким давлением состоит из автоматического обратного хода, в то время как механизм горизонтальной перегородки автоматически перемещается вперед и устанавливает расстояние; когда он нажимает на переключатель хода, один аукцион по изгибу заканчивается, и выполняется следующий изгиб.
• Текущий номер изгиба шага завершен, переключатель хода нажат, и положение горизонтальной шестерни регулируется автоматически. Листогибочный станок с гидравлическим листогибочным прессом с ЧПУ серии S630 WE67K переходит на следующий этап гибки.
• Все шаги завершены, нажмите переключатель хода, и непрерывное гибочное действие гидравлической гибочной машины заканчивается.

Гидравлический листогибочный станок с ЧПУ WE67K с контроллером S630 Преимущества продукта

• Все характеристики передового ЧПУ в экономичном и удобном контроллере.
•  Самый мощный в своем роде. 10-дюймовый сенсорный экран, гидравлический листогибочный станок с ЧПУ WE67K с контроллером S630 и мощной графикой.
• Предлагает сочетание производительности, экономичности и простоты использования.
•  Большое значение! Лучшее соотношение цены и качества Гидравлический листогибочный станок с ЧПУ WE67K с контроллером S630 на рынке.
•  Удобный блок управления ЧПУ и программное обеспечение
•  Большие световые проемы позволяют оптимально использовать всю длину машины
•  Разработаны и изготовлены, чтобы помочь вам достичь низкой стоимости производства
• Простое в использовании расширенное графическое программирование и сложные алгоритмы для получения максимальной отдачи от вашего компьютера.
• Прямое управление любым типом сервоклапана, листогибочного станка с гидравлическим листогибочным прессом WE67K с ЧПУ с контроллером S630 без внешнего усилителя.
•  До четырех осей можно управлять в любой комбинации, включая электрические листогибочные прессы и тандем.

Система ЧПУ Delem DA66T

• Режим программирования 2D графического сенсорного экрана.
•  3D-визуализация в моделировании и производстве.
•  17-дюймовый цветной TFT-дисплей с высоким разрешением.
• Совместимость с Windows-приложением.
•  Совместимость Делем Модусис. (расширяемость и адаптивность модуля)
•  USB, периферийный интерфейс.
•  Открытая системная архитектура.
• Поддержка конкретных пользовательских приложений в многозадачной среде контроллера.
•  Интерфейс коррекции изгиба датчика.

Стандартное оборудование

• Интегральная сварная стальная рама с высоким сопротивлением изгибу и высокой прочностью на растяжение, WE67K CNC гидравлический листогибочный пресс с контроллером S630 использует материал ST44 A1.
• 6 осей (Y1, Y2, X, R, Z1, Z2)
• Глубина горловины 410 мм.
• Система заднего упора, оси X, R, Z1, Z2 приводятся в движение сервоприводом переменного тока, цветная графика.
• Сервогидравлическая система HOERBIGER.
•  Электрическая система защиты от смещения с ЧПУ.
•  Закаленные и отшлифованные верхние и нижние инструменты стандартного сечения 4V (сечение 835 мм).
•  Простая система зажима верхней и нижней части инструмента.
•  Эргономичная удобная подвесная панель управления.
• Защитные ограждения с подсветкой (категория 4)
• Передняя крышка с защитным выключателем.
• Синхронизация осей Y1+Y2 обеспечивается датчиком линейных перемещений с допуском 0,01 мм.
• Педали соответствуют нормам ЕС.
• Скользящий передний опорный рычаг с Т-образным пазом и шкалой мм/дюйм.
• Стандартный графический контроллер Опция: DelemDA66T Контроллер цветного 3D-графического сенсорного экрана, Cybelec Mod Eva 12 S
• Электрическая панель, соответствующая требованиям CE, с системой охлаждения.

Как отключить гидравлический гибочный станок

• Закройте машину до середины нижней мертвой точки, то есть переместите ползунок в центр нижней мертвой точки, выключите главный двигатель, установите рабочий переключатель на «0», а главный переключатель на «0». .
• Закройте гибочный станок двумя брусками одинаковой высоты; то есть поместите два куска дерева на верстак и установите кнопку выбора режима работы на «2». Подождите, пока листогибочный станок с гидравлическим листогибочным прессом с ЧПУ серии S630 WE67K не закроется, вручную опустите ползунок, пока не дотянетесь до деревянного блока. Затем установите кнопку выбора режима работы на «0», и, наконец, главный переключатель на «0».
• Используйте кнопку аварийной остановки. При использовании кнопки аварийной остановки все валы и насосы останавливаются, но система управления не отключается. Пожалуйста, перезапустите машину: сначала отпустите кнопку аварийной остановки, а затем нажмите зеленую кнопку, чтобы запустить машину. Нет необходимости сбрасывать параметры верхней и нижней формы.

Решения для больших ошибок угла изгиба

• Убедитесь, что компенсационное отклонение компенсационного цилиндра гидравлического гибочного станка велико и не может полностью восстановить нулевое положение.
• Проверьте, не ослаблен ли листогибочный станок с гидравлическим листогибочным прессом с ЧПУ с быстрым зажимом серии S630 WE67K.
• Проверьте, не изменяется ли мертвая точка гидравлической гибочной машины при каждом изгибе.
• Проверьте, стандартизирована ли установка носового спускового крючка гидравлического гибочного станка и не забито ли резьбовое отверстие.
• Изменения самой пластины гидравлического гибочного станка (толщина, материал, напряжение).
• Не закреплена ли линейка решетки в гибочном станке с ЧПУ.
• Точность позиционирования гибочного станка с ЧПУ не является точной: соответствует ли значение смещения нуля пропорционального клапана, и позиционирование не может достичь нижней мертвой точки, чтобы оно не могло вернуться.
