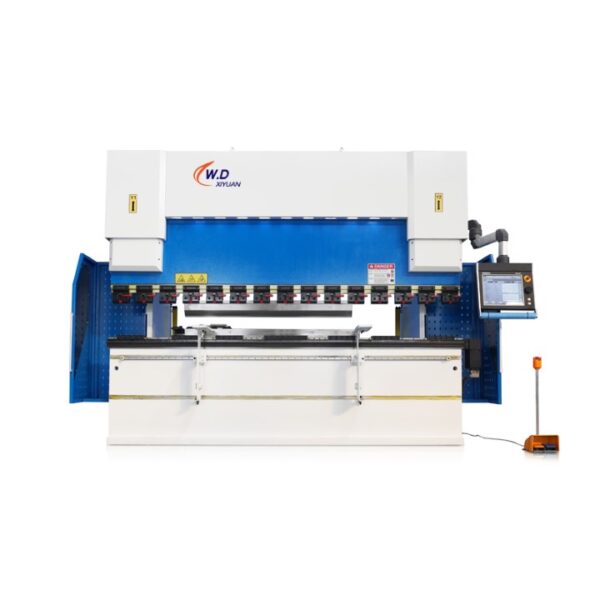

Гибочный станок с ЧПУ оси 8+1 с гибочным станком с ЧПУ серии DA-66T WE67K

8+1 Axis CNC Bending Machine With DA-66T WE67K Series CNC bending machine includes automatic bending sequence calculation and collision detection,Complete 3D machine setup with multiple tool stations. Efficient control algorithms optimize machine cycles and minimize setup times.

Описание товара

Торговая марка: Anhui Xiyuan Происхождение машины: Китай
Время доставки: 30 дней Наличие: 30 комплектов/месяц

8+1 Axis CNC Bending Machine With DA-66T WE67K Series CNC bending machine Description



CNC Press Brake Machine With DA66T offers 2D programming,CNC bending machine includes automatic bending sequence calculation and collision detection. Complete 3D machine setup with multiple tool stations. Efficient control algorithms optimize machine cycles and minimize setup times. This makes operating our press brakes easier, more efficient and more versatile than ever.





листогибочный пресс we67k 81 оси 110t3200mm с da 66t 6



Main Features of 8+1 Axis CNC Bending Machine With DA-66T WE67K Series

  • DA-66T Controller WE67K Series rack 8+1 axis CNC bending machine is integrally processed by large floor boring and milling machine.
  • Forged material shaft body, high rigidity, good elasticity, fine adjustment device, weak resistance to bias load.
  • The user can customize the mold segments 10, 15, 20, 30, 50, 100, 300 (cm).
  • ESTUN or DELEM brand CNC system is adopted for users to choose.
  • Input plate thickness and length parameters into the numerical system, which will automatically compensate for deflection.
  • Ball screw and linear guide rail are used, driven by servo motor, and the rear gear positioning is fast and accurate.
  • The height of the stop finger is adjusted as a whole, and the height of the finger can be adjusted manually.
  • Improve the speed of changing molds and improve the CNC bending machineefficiency of work.
  •  Общая сварочная конструкция.
  •  Режим управления с обратной связью, состоящий из электрогидравлического сервоклапана и измерительной линейки.
  •  Чтобы обеспечить высочайшую точность управления, точность изгиба и точность повторного позиционирования также достигают высочайшего уровня.
  • Гидравлический механизм заднего упора может управляться несколькими осями.
  •  Интегрированная гидравлическая система, уменьшающая количество соединений трубопровода и утечку масла, повышающая стабильность и красивый внешний вид.
  •  Рабочий стол оснащен гидравлической и механической компенсацией для предотвращения влияния деформации верхней балки на качество заготовки. Он автоматически регулируется контроллером ЧПУ, что удобно и точно.
  •  Контроллер штамповки с ЧПУ обычно использует голландский DELEM, итальянский ESA, швейцарский CYBELEC с несколькими языками.
  • Управление 8+1 осями (Y1, Y2, X1, X2, Z1, Z2+V)
  •  Решёточные весы (Fagor Испания)
  •  Германия Пропорциональный клапан BOSCH-REXROTH
  •  Масляный насос BOSCH-REXROTH Германия
  • Главный двигатель Сименс
  •  Шарико-винтовая передача и линейная направляющая-Тайвань PMI
  • Система позиционирования заднего упора
  •  Двойные серводвигатели и сервоприводы
  • Ручная механическая коронация (ниже 300T)
  •  Электрическая коронация (выше 300T)
  •  Регулируемый на 180° передний опорный рычаг с линейной направляющей
  •  Управление серводвигателем по осям X, Y
  •  Быстрый зажим
  •  Инструменты Amada или европейского типа
  •  Гидравлические захваты Wila (верхний и нижний)
  • Главный серводвигатель





листогибочный пресс we67k 81 оси 110t3200mm с da 66t 5



  • Режим программирования 2D графического сенсорного экрана
  • 3D-визуализация в моделировании и производстве
  • 17-дюймовый цветной TFT с высоким разрешением
  • Полный набор приложений для Windows
  • Совместимость с Delem Modusys (модульная расширяемость и адаптивность)
  • USB, периферийный интерфейс
  • Поддержка пользовательских приложений в многозадачной среде контроллера
  • Интерфейс датчика изгиба и коррекции
  • Автономное программное обеспечение Profile-TL
  • Другие контроллеры являются дополнительными: контроллеры Delem DA52S, DA58T, DA53T и контроллеры Esa S530, S630. Метро СТ8, СТ12.



листогибочный пресс we67k 81 оси 110t3200mm с da 66t 3

Главный двигатель и насос

Dual servo motor and pump, energy saving, low noise, fast plunger speed, 8+1 Axis CNC Bending Machine With DA-66T WE67K Series has better precision and less fuel consumption.



Система заднего упора

Многоосевой задний ограничитель Boke обладает высокой точностью позиционирования и точностью повторения позиционирования, высокой скоростью, стабильностью, отсутствием шума, красивым внешним видом и низким энергопотреблением.



Электронная система



Компоненты Schneider Electric позволяют листогибочным прессам поддерживать хорошую производительность даже при нестабильном питании, а клиенты могут легко получить замену в любой точке мира.



Быстрый зажим

Standard double V-shaped lower die, different sizes, various groove shapes, easy to replace the die, can bend ordinary plates, cost-effective.8+1 Axis CNC Bending Machine With DA-66T WE67K Series can choose more CNC press tools according to your actual use.



Safety operation rules for CNC bending machine

  • The operator should check whether the oil label and oil quantity meet the standard according to the instructions, fill the oil level, and ensure that the guide rail remains smooth;
  • After connecting the power supply, complete the reference point operation of each axis, and then enter other operation methods to ensure the correctness of the coordinates of each axis of the 8+1 Axis CNC Bending Machine With DA-66T WE67K Series;
  • Do not place any items on the machine tool guide rail worktable;
  • Check the surrounding environment before using the machine, and when the machine is started, stand in a safe position to avoid splashing moving parts of the machine tool and iron chips;
  • The height and extension length of the platform must be adjusted strictly in accordance with the requirements of the instructions, and the 8+1 Axis CNC Bending Machine With DA-66T WE67K Series must not be forced to operate.



Precautions for use

  1. Before running the CNC bending machine, the tools used must be matched with the control program
  2. Be sure to turn off the 8+1 Axis CNC Bending Machine With DA-66T WE67K Series after work is finished



CNC bending machine maintenance requirements

  • It is recommended that when maintaining and overhauling the CNC bending machine, the staff needs to have certain experience and carefully read the operation manual of the bending machine that needs to be overhauled.
  • It is recommended that the CNC bending machine manufacturer overhaul the machine tool.
  • Machine tool operators need to check the machine every day to avoid oil leakage or loose parts of the machine.
  • If the machine failure cannot be solved by yourself, it is recommended to contact the 8+1 Axis CNC Bending Machine With the DA-66T WE67K Series manufacturer in time.



Maintenance of CNC bending machine parts

  • Check the guide rail once a week; remember to apply oil
  • The rear gear also needs to be oiled
  • Check the tightness of the conveyor belt
  • Clean the dashboard and check the driver
  • Clean the mold and check for damage



Maintenance of hydraulic systems

  • Check the hydraulic oil of the 8+1 Axis CNC Bending Machine With DA-66T WE67K Series once a day. When the slider moves to the highest point, observe the position of the hydraulic oil, and if the hydraulic oil is not enough, please refuel in time.
  • 10% oil can be added to the hydraulic tank first so that the hydraulic oil can complete a single cycle, so that not only the volume of the tank can be calculated, but also the circulation frequency of the hydraulic pump can be calculated.
  • When the slider reaches the upper dead point, add hydraulic oil to the middle of the oil level scale (visible from the rear of the tank).
  • ycle time (min) = tank volume (L) /hydraulic pump cycle frequency*5.
  • The high power oil filter (small bending machine does not have this oil filter, you can skip this step).



Note: If the yellow light is on and the filter is replaced later, 8+1 Axis CNC Bending Machine With DA-66T WE67K Series,It requires more than eight hours of operation.

Rear end: If the CNC bending machine you purchased does not have automatic positioning of the rear gear, it is recommended to check the 8+1 Axis CNC Bending Machine With DA-66T WE67K Series once a week

The starting position for all axes.

  •  Check the function of the CNC bending machine.
  •  Check the measurement system of the CNC bending machine
  •  Check the adjustable parts of the machine
  • Check sensors, sliders, rear gear, upper and lower molds.





листогибочный пресс we67k 81 оси 110t3200mm с da 66t 2

Технический параметр



Модель Нормальная сила Длина изгиба Расстояние между полюсами Горло Инсульт Максимум. Открытие
        Глубина
(КН) (мм) (мм) (мм) (мм) (мм)
40Т2200 400 2200 1700 380 350 150
63Т2500 630 2500 2000 400 150 380
100Т3200 1000 3200 2700 400 200 450
100T4000 1000 4000 2700 400 200 450
125Т3200 1250 3200 2700 400 200 450
125Т4000 1250 4000 3500 400 200 450
160Т3200 1600 3200 2700 400 200 450
160T4000 1600 4000 3500 400 200 450
200Т3200 2000 3200 2700 400 200 450
200T4000 2000 4000 3500 400 200 450
250Т3200 2500 3200 2700 400 200 450
250Т4000 2500 4000 3500 400 200 450
300Т3200 3000 3200 2700 400 300 500
300T4000 3000 4000 3500 400 300 500
400T4000 4000 4000 3100 400 300 600
500T6000 5000 6000 4900 500 300 600
600T6000 6000 6000 4900 500 300 600
800T6000 8000 6000 4720 600 400 800
800T8000 8000 8000 5900 600 400 800
1000T6000 10000 6000 4900 600 400 800
1000T8000 10000 8000 6900 600 400 800
1000T10000 10000 10000 8000 600 400 800
1200T6000 12000 6000 4220 700 400 800
1200T7000 12000 7000 5220 700 400 800
1600T6000 16000 6000 4900 700 400 800
1600T7000 16000 7000 5900 700 400 800
1600T8000 16000 8000 6900 700 400 800
1600T10000 16000 10000 8000 700 400 800
2000T8000 20000 8000 6200 700 400 800
2000T10000 20000 10000 8000 700 400 800
2000T12000 20000 12000 9050 700 400 800
2000T14000 20000 14000 11000 700 400 800
3000T8000 30000 8000 6200 700 400 800
3000T10000 30000 10000 8000 700 400 800
3000T12000 30000 12000 9050 700 400 800
3000T14000 30000 14000 11000 700 400 800



листогибочный пресс we67k 81 оси 110t3200mm с da 66t 4
