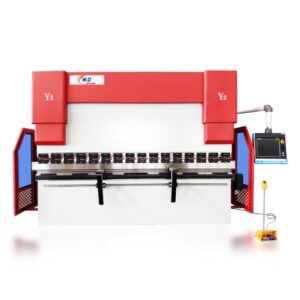

200Ton / 3200mm CNC الهيدروليكية الصحافة آلة ثني الصفائح المعدنية WE67K سلسلة

مقدمة مختصرة

CNC Hydraulic Brake Sheet Metal Bending Machine is a product developed by XIYUAN MACHINE that focuses on high-precision sheet metal bending. Combining Xiyuan Machine’s leading bending technology and comprehensive expertise, it focuses on improving bending efficiency and bending accuracy. Reduce waste and have a high cost performance ratio. Compact and practical, and with higher stability, it is the best choice for you to do mass processing and increase productivity.

طريقة التشغيل

• The first is to turn on the CNC الفرامل الهيدروليكية الصحافة Sheet Metal Bending Machine, turn on the key switch on the control panel, and then press the oil pump to start, so you can hear the rotating sound of the oil pump. (The machine does not work at this time)
• تعديل السكتة الدماغية ، عند استخدام آلة ثني الصفائح المعدنية بضغط الفرامل الهيدروليكي CNC ، يجب عليك الانتباه إلى ضبط السكتة الدماغية ، والتأكد من اختبار السيارة قبل الانحناء. عندما ينخفض القالب العلوي لآلة الثني إلى الأسفل ، يجب أن تكون هناك فجوة في سماكة الصاج. سيؤدي عدم القيام بذلك إلى تلف القالب والآلة. يتضمن ضبط الشوط أيضًا ضبطًا كهربائيًا سريعًا وتعديلًا يدويًا للمعدة.
• اختيار درجة الانحناء ، اختر عمومًا درجة بعرض 8 أضعاف سمك اللوحة. لثني الألواح مقاس 4 مم ، حدد 32 درجة أو نحو ذلك.
• يحتوي ضبط الترس الخلفي عمومًا على ضبط كهربائي سريع وضبط يدوي ، والطريقة هي نفسها مثل آلة القص.
• اضغط على مفتاح القدم لبدء الانحناء. آلة ثني الصفائح المعدنية بضغط هيدروليكي CNC مختلفة عن آلة القص. يمكن تحريره في أي وقت. عندما تحرر القدم ، تتوقف آلة الثني وتستمر في النزول أثناء الدوس عليها.

محتوى الصيانة

• يجب أن يتم تنفيذ أعمال تغيير الزيت لأول مرة بعد شهر واحد من تشغيل الجهاز ، ومرة واحدة في العام بعد ذلك. أيضًا ، عند تغيير الزيت ، يجب تنظيف خزان الوقود في نفس الوقت.
• يتم تحديد درجة الزيت الهيدروليكي التي يستخدمها وفقًا للوضع الفعلي.
• انتبه لدرجة حرارة زيت النظام في أي وقت. عادة ، يجب أن يكون في حدود 35 -60 ℃ ، ويجب ألا يتجاوز الحد الأقصى 70 ℃.
• في نفس الوقت الذي يتم فيه استبدال الزيت ، يجب تنظيف الفلتر جيدًا.
• بعد استخدام الجهاز لمدة شهر واحد ، يجب فحص الأنبوب بحثًا عن تشوه عند المنعطف. بعد شهرين من الاستخدام ، يجب عليك التحقق من إحكام التثبيت.

WE67K 200 طن 3200 مم 4 + 1 محور CNC الهيدروليكية الصحافة ورقة الفرامل

صلابة لحظة الانحناء وقوة الشد عالية ، ويتم استخدام مادة ST44 A1 ، وهي مجهزة بواجهة مستخدم سهلة الاستخدام توفر جميع وظائف فرامل الضغط الرئيسية.

خلفية عالية المواقع

• حركة المحور X القياسي هي 500 مم ، مع خطوة قياس ثالثة ، قادرة على قياس الأجزاء حتى 600 مم باستخدام المقياس الخلفي القياسي (معظم الآلات)
• محرك سيرفو AC مستقر يقود مقياس خلفي دقيق للمحور X ، WE67K 200 طن 3200 مم 4 + 1 محور CNC هيدروليكي بضغط الفرامل ورقة مع دليل خطي ونظام محمل كروي.
• إصبع القياس الخلفي بخطوتين قياس ، واحدة لأعماق الانحناء القصيرة والأخرى لأعماق الانحناء الطويلة.
• يشير الموضع الخلفي إلى حركة ± 0.01 مم على طول المحمل الخطي. وضع التسامح.

تخصيص

• الموديل: WE67K 200 Ton 3200mm 4 + 1 Axis CNC الهيدروليكية الصحافة ورقة الفرامل
• تفاصيل تقنية:
• المحرك الرئيسي: 15Kw
• نظام التحكم: 1. العلامة التجارية الهولندية: Delam DA65W 4 + 1 محور: Y1 ، Y2 ، X ، R + نظام تتويج الطاولة
• حجم خزان الوقود: 560 لتر
• الوزن: 10300 كجم
• الأبعاد: L 3450 مم عرض 2145 مم ارتفاع 2960 مم
• مكبس عادي 200 طن
• طول الجدول: 3200 مم
• تباعد الغلاف: 2650 مم
• عمق الحلق: 320 ملم
• ضربة الغطاس: 200 مللي متر
• سرعة الثقب: 80/8/80 مم / ثانية
• ارتفاع الفتح: 480 مم
